Verilog 仿真流程¶

首先明确，Verilog 是硬件描述语言，描述的是数字电路信号的逻辑连接关系。
其次明确，Verilog 只是描述电路，没有说具体的实现。实现电路时可以用基础门连接、可以用查找表等。
仿真是用软件模拟一些信号，测试所设计电路。综合就是把硬件描述语言，转换成实际的电路。

编写Verilog¶

以下面的反相器模块为例：

module Inverter(in, out);
input in;
output out;

assign out = ~in;

endmodule

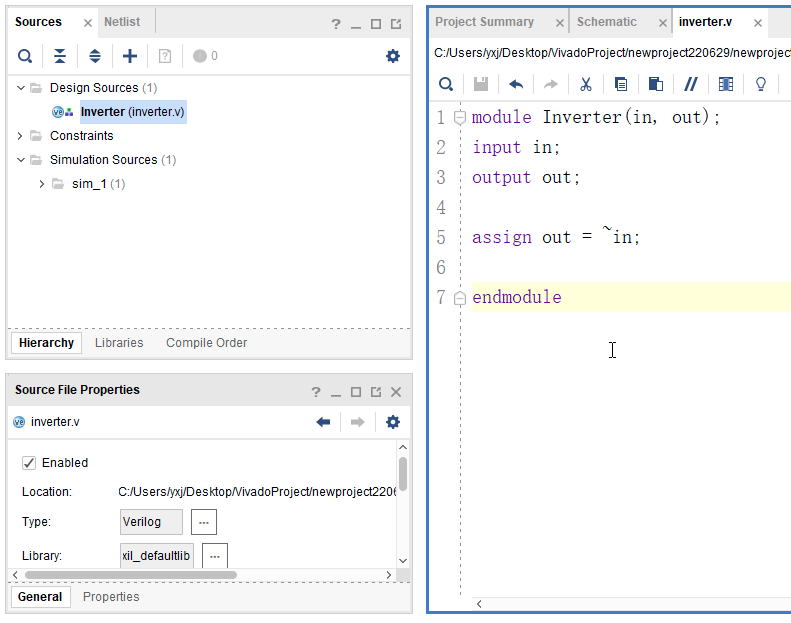

在Vivado中，该文件被称作design source，后缀为.v。

查看电路图¶

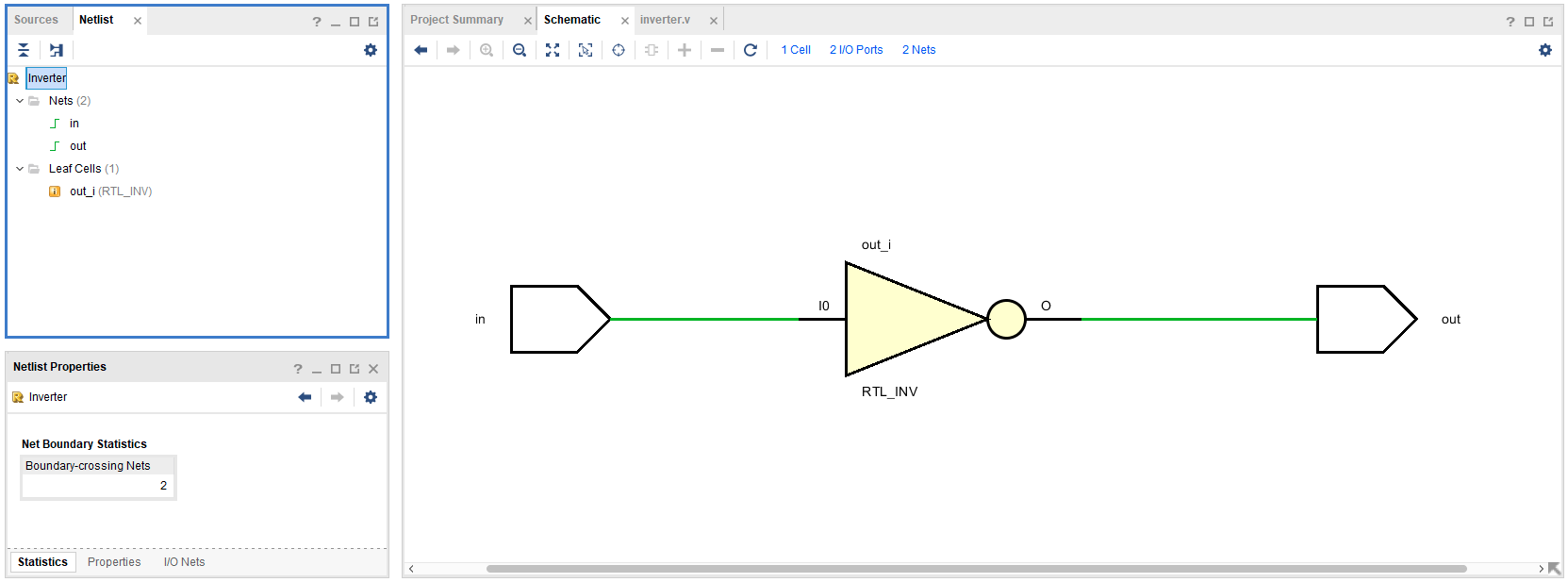

在Vivado的RTL Analysis中，点击Schematic中可以看到该模块的一种电路实现：

可以看到这里就是用一个非门实现了实际的电路。

编写测试文件¶

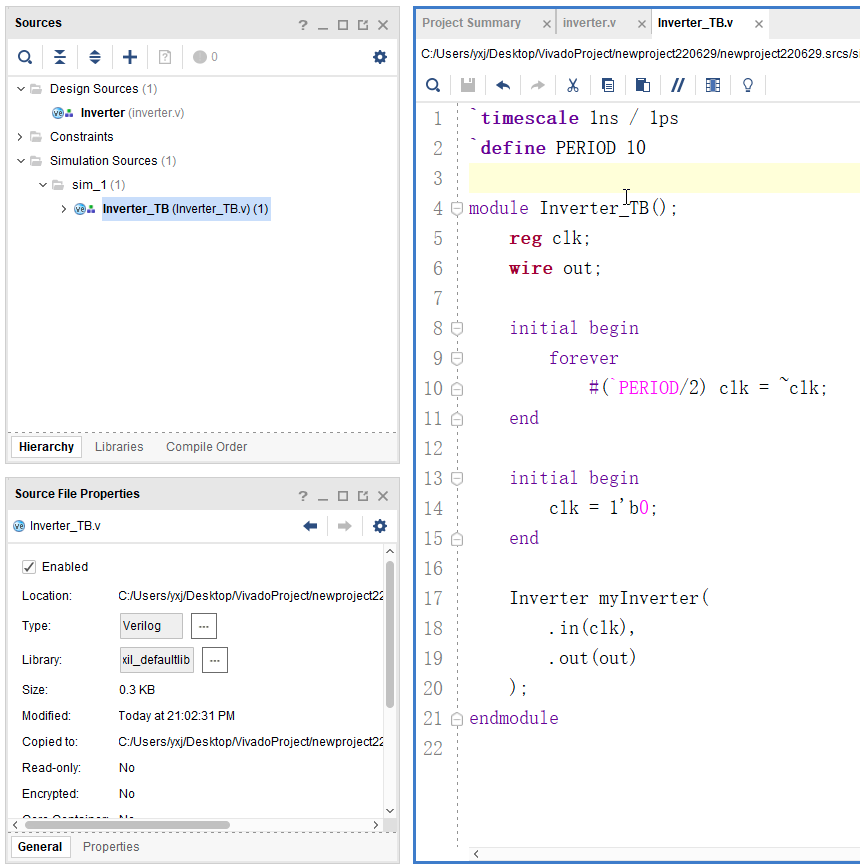

Verilog分为可综合的部分和不可综合的部分。我们在编写testbench(测试文件)的时候会使用一些不可综合的语法。

`timescale 1ns / 1ps
`define PERIOD 10

module Inverter_TB();
    reg clk;
    wire out;

    initial begin
        forever
            #(`PERIOD/2) clk = ~clk;
    end

    initial begin
        clk = 1'b0;
    end

    Inverter myInverter(
        .in(clk),
        .out(out)
    );
endmodule

测试文件在Vivado中被称作simulation source。

仿真¶

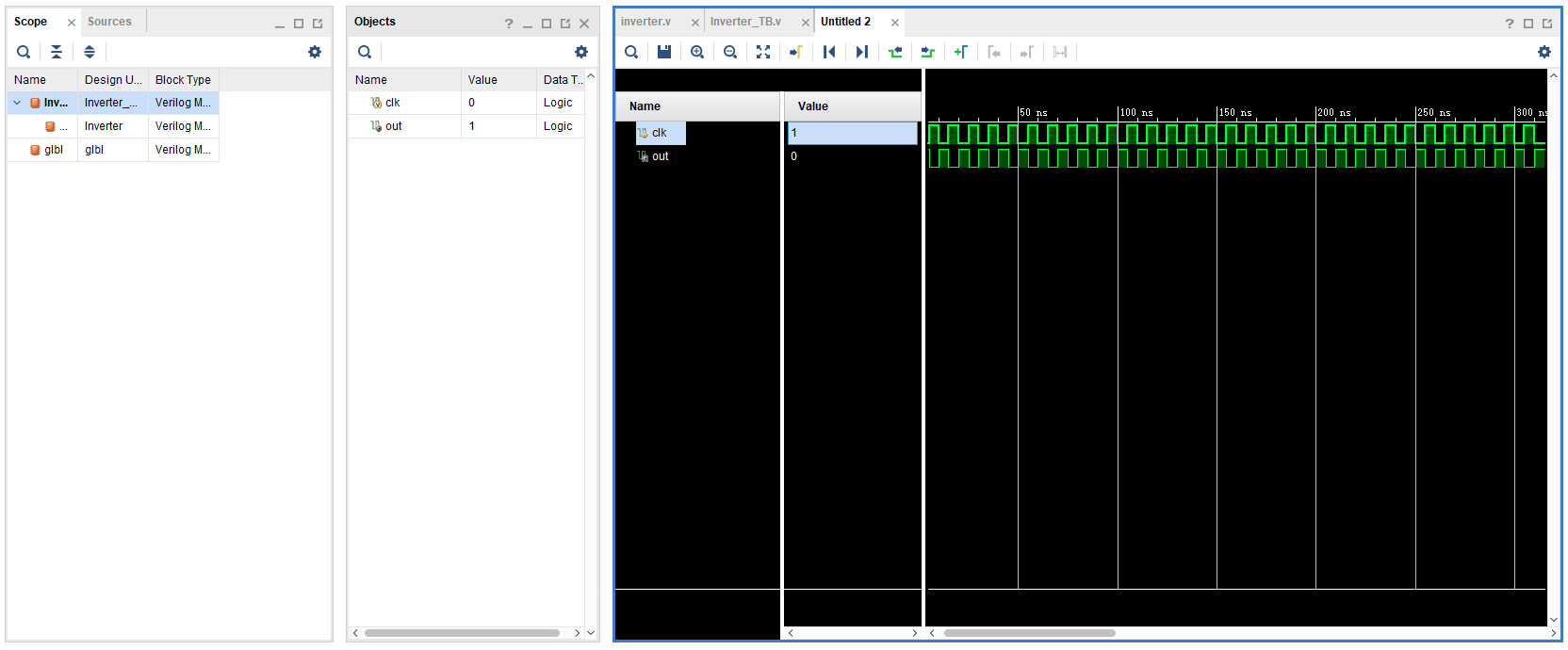

在Vivado中展开Simulation菜单，点击Run Simulation，可以得到模块的输入输出随时钟信号的变化。

可以看到反相器的功能验证正确。
